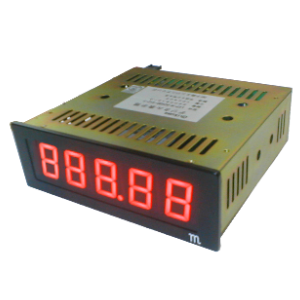

デジタル表示器 LDPシリーズ LDP-N

概要

本表示器はオープンコレクタ、または無電圧接点のBCD信号を受け、デジタル表示します。

特徴

1. 従来のLEP-Nシリーズと互換性があります
2. 見やすい７セグメントLEDを採用しています。
3. 機器背面ディップスイッチにより、小数点位置移動、ゼロサプレス切替設定、ランプテストができます。
4. 最大5桁表示。

仕様

表示桁数		2桁～5桁 (型式によります)
電源		DC24V (20～48V)
		AC100V (90～110V)
機器側コネクタ型式	2桁表示型	DDK 57-40240 (第一電子工業製)
	3桁表示型
	4桁表示型	DDK 57-40360 (第一電子工業製)
	5桁表示型
ケーブル側 推奨コネクタ型式	2桁表示型	DDK 57-30240 (第一電子工業製)
	3桁表示型
	4桁表示型	DDK 57-30360 (第一電子工業製)
	5桁表示型
絶縁耐圧		AC1000V 1分間 (電源端子一括 対 ケース・フレームグランド間)
絶縁抵抗		DC500V メガーにて 50MΩ以上 (電源端子一括 対 ケース・フレームグランド間)
使用温度		0～45℃
使用湿度		20～90% RH (結露なきこと)
重量	2桁表示型	500g
	3桁表示型
	4桁表示型	700g
	5桁表示型
塗装色	パネル	マンセルN1.5半ツヤ
	ケース	クロメートメッキ ZMC3

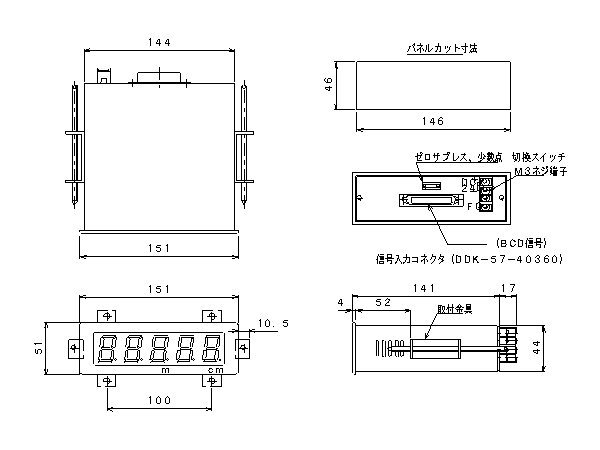

外形図
